AFPM(Axial Flux Permanent Magnet) Motor

AFPM 기술

주 자속이 축 방향으로 흐르는 형태의 전동기입니다.

RFPM Torque=: 축방향 적층 길이 L과 회전자의 외경 D에 의해 결정
AFPM Torque=: 공극의 유효 단면적인 〖D_out〗^2-〖D_in〗^2 에 비례
(축방향 길이와 관계없이 내, 외경의 길이에 의해 결정)

체적당 토크 발생 면적과 토크 대 중량비가 높기 때문에
소형화, 경량화에 유리
동일 부피 조건일 때, Radial-Flux Motor 대비 두께가 얇고,
직경이 상대적으로 큰 공간에서 토크를 효과적으로 발생

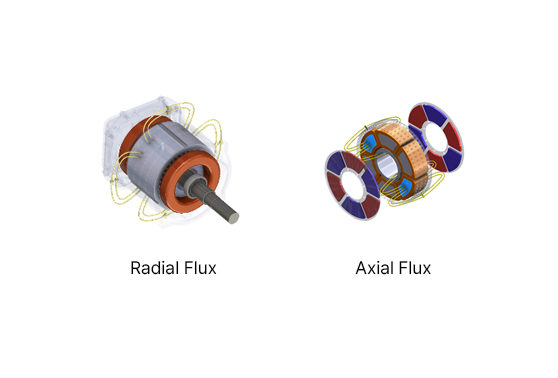

	Radial Flux Motor	Axial Flux Motor
Magnet Flux Direction	Radial	Axial
Torque	-	400% increase with equivalent volume
PWR Density [Power/weight]	1~3	5~10 over
Weight		50% reduction
